Protrusions-Durchstichfestigkeitsprüfgerät
- ASTM D5748
Das Durchstoßfestigkeitsprüfgerät Protrusion Puncture Resistance Tester spielt eine entscheidende Rolle bei der Bewertung der Durchstoßfestigkeit von Materialien, insbesondere von Stretchfolien. Dieser Test ist wichtig, um die Leistung von Materialien zu verstehen, die Stößen und Durchstichen in verschiedenen Industrie- und Verbraucheranwendungen standhalten müssen. Durch den Einsatz dieses Prüfgeräts können Hersteller sicherstellen, dass ihre Stretchfolien die erforderlichen Standards für Haltbarkeit und Leistung unter realen Bedingungen erfüllen.

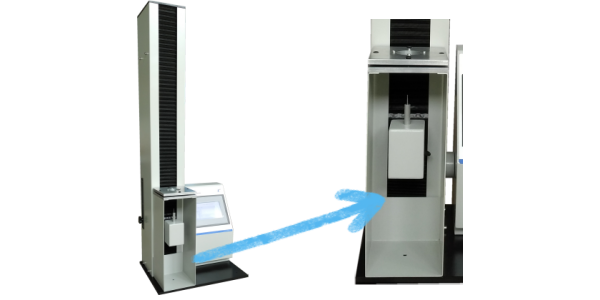

Was ist ein Protrusionsdurchstoßfestigkeitsprüfgerät?
Ein Durchstoßfestigkeitsprüfgerät ist ein Instrument zur Messung der Widerstandsfähigkeit von Materialien, insbesondere von Stretchfolien, gegenüber Durchstoßkräften. Diese Kräfte simulieren den Aufprall, dem ein Material während der Lagerung, des Transports oder der Handhabung ausgesetzt sein könnte, und geben Aufschluss über die Fähigkeit des Materials, Energie zu absorbieren und dem Eindringen zu widerstehen. Der Test ist von entscheidender Bedeutung für Branchen, die auf Verpackungsmaterialien angewiesen sind, die Belastungen und Durchstichen standhalten müssen, ohne zu versagen.
Wie funktioniert der Protrusionsdurchstoßtest?
Bei dem Prüfverfahren wird eine kontrollierte Kraft über eine Sonde auf eine Materialprobe ausgeübt, bis ein Durchschlag erfolgt. Das Prüfgerät misst verschiedene Faktoren, z. B. die Kraft, die erforderlich ist, um das Material zu brechen, die vor dem Bruch absorbierte Energie und die Eindringtiefe der Sonde.
Zu den wichtigsten Elementen des Prüfverfahrens gehören:
- Vorbereitung der Probe: Die Prüfmuster werden in einer kontrollierten Umgebung konditioniert, in der Regel bei 23°C (73,4°F) und 50% relativer Luftfeuchtigkeit, um die Konsistenz zu gewährleisten.
- Punktionsverfahren: Die Probe wird eingespannt, und die Sonde wird auf die Oberfläche abgesenkt. Das Prüfgerät übt dann Kraft aus, bis das Material durchstochen wird.
- Datenerhebung: Das Prüfgerät zeichnet Daten wie die Spitzenkraft, die maximale Kraft, die Durchstoßenergie und die Eindringtiefe der Sonde auf.
Warum ist die Durchstoßfestigkeit von Stretchfolien so wichtig?
Die Durchstoßfestigkeit ist ein entscheidender Faktor bei der Bewertung der Haltbarkeit von Stretchfolien, insbesondere bei Verpackungen. Diese Folien werden verwendet, um Produkte während der Lagerung und des Versands zu schützen, und ihre Fähigkeit, Durchstiche zu überstehen, wirkt sich direkt auf die Sicherheit und Qualität der verpackten Produkte aus.
Gemäß ASTM D5748 hilft die Prüfung der Durchstoßfestigkeit unter biaxialen Verformungsbedingungen, die Belastungen zu simulieren, denen Stretchfolien in der Praxis ausgesetzt sind. Diese Prüfung ist besonders wichtig, um sicherzustellen, dass die Folien ihre Integrität behalten, wenn sie während des Transports mechanischen Stößen oder Abrieb ausgesetzt sind.
ASTM D5748 und ihre Rolle bei der Durchstichprüfung
ASTM D5748 ist die Standardtestmethode zur Messung der Durchstoßfestigkeit von Stretchfolien. Diese Norm beschreibt das Verfahren und die Ausrüstung, die erforderlich sind, um die Leistung von Stretchfolien unter Belastung genau zu beurteilen. Der Test liefert wertvolle Daten, darunter:
- Die Kraft, bei der das Material bricht.
- Die Energie, die zum Durchstoßen der Folie erforderlich ist.
- Der Abstand, den die Sonde in das Material eindringt.
Durch die Einhaltung der ASTM D5748 können Hersteller sicherstellen, dass ihre Stretchfolien die Industrienormen erfüllen und einen zuverlässigen Schutz für ihre Produkte bieten.
Hauptmerkmale und Parameter des Durchstoßfestigkeitsprüfers
Wesentliche Merkmale
Das Durchstoßfestigkeitsprüfgerät ist auf Präzision und Zuverlässigkeit ausgelegt. Es weist typische Merkmale auf:
- PLC-Steuerung: Dies sorgt für Stabilität und einfache Bedienung.
- Einstellbare Testgeschwindigkeit: Die Geschwindigkeit des Tests kann angepasst werden, um verschiedene Bedingungen zu simulieren.
- Präzisions-Kugelgewindespindel-Mechanismus: Sorgt für eine genaue Kontrolle von Hubraum und Geschwindigkeit.
- Kompatibilität mit mehreren Vorrichtungen: Ermöglicht die Prüfung verschiedener Materialien.
- RS-232-Datenkommunikationsanschluss: Erleichtert die Integration mit Prüfsoftware zur Datenanalyse.
Diese Merkmale gewährleisten, dass das Prüfgerät genaue, wiederholbare Ergebnisse liefert, was es zu einem unverzichtbaren Werkzeug für die Qualitätskontrolle in Branchen macht, die auf Stretchfolien angewiesen sind.
Wichtigste Parameter
| Testbereich | 0-500N (oder 50, 100, 200 usw.) 5N für COF |
| Schlaganfall | 800mm |
| Test Geschwindigkeit | 1~500mm/min |
| Disp. Genauigkeit | 0,01 mm |
| Genauigkeit | 0,5% Skalenendwert |
| Muster Breite | 27mm(optional erhältlich) |
| Kontrolle | PLC- und HMI-Bildschirm |
| Strom | 110~220V |
